    為(wei)什么要(yao)測輪(lun)廓(kuo)度(du)，首先要(yao)弄清楚什么是輪(lun)廓(kuo)度(du)？輪(lun)廓(kuo)度(du)是用于描述(shu)曲面尺(chi)寸(cun)準確度(du)的主要(yao)指(zhi)標，它是指(zhi)被(bei)測實際(ji)輪(lun)廓(kuo)相(xiang)對(dui)于理想(xiang)輪(lun)廓(kuo)的變(bian)動(dong)情況(kuang)(kuang)。可以帶基準或(huo)不帶基準，是被(bei)測實際(ji)輪(lun)廓(kuo)相(xiang)對(dui)于理想(xiang)輪(lun)廓(kuo)的變(bian)動(dong)情況(kuang)(kuang)。

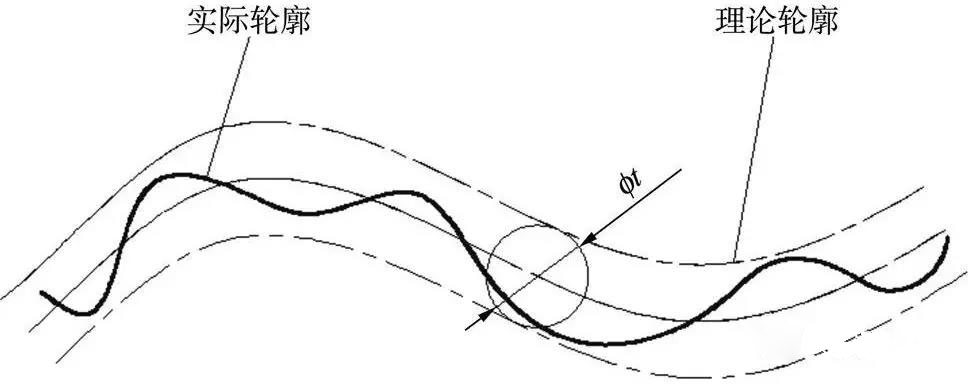

    這(zhe)一概念用于描述曲面或(huo)曲線(xian)(xian)形狀(zhuang)(zhuang)的(de)(de)準確度。所以輪(lun)廓(kuo)度又分(fen)為線(xian)(xian)輪(lun)廓(kuo)度和面輪(lun)廓(kuo)度，我們著重講線(xian)(xian)輪(lun)廓(kuo)度。線(xian)(xian)輪(lun)廓(kuo)度的(de)(de)公差帶是包絡(luo)(luo)一系(xi)列直(zhi)徑為公差值(zhi)t的(de)(de)圓的(de)(de)兩包絡(luo)(luo)線(xian)(xian)之間的(de)(de)區域。諸圓的(de)(de)圓心位于具有理論正確幾(ji)何形狀(zhuang)(zhuang)的(de)(de)線(xian)(xian)上。

    說白了輪廓度和(he)尺寸距(ju)離是一樣的(de)。是用來評判機械加工(gong)出來的(de)工(gong)件與圖紙上(shang)畫區別有多大，是否合(he)格(ge)。

    點線(xian)圓弧這些(xie)規則的(de)(de)(de)線(xian)條是(shi)可以(yi)直接量(liang)測(ce)它(ta)們(men)的(de)(de)(de)誤差，但曲線(xian)不行(xing)，因為它(ta)們(men)的(de)(de)(de)變化太多，無法用(yong)一(yi)個(ge)(ge)標志性的(de)(de)(de)元素(su)去(qu)代(dai)表它(ta)，所以(yi)只能(neng)把(ba)它(ta)分化成多個(ge)(ge)圓和弧，再(zai)用(yong)這些(xie)圓和弧的(de)(de)(de)數據通過一(yi)個(ge)(ge)軟(ruan)件整個(ge)(ge)生成一(yi)個(ge)(ge)文檔(dang)。再(zai)把(ba)實際樣(yang)品的(de)(de)(de)測(ce)試數據生成同樣(yang)的(de)(de)(de)文檔(dang)與標準圖紙(zhi)的(de)(de)(de)文檔(dang)進行(xing)對比，得出某個(ge)(ge)位置的(de)(de)(de)一(yi)個(ge)(ge)最大誤差值，這個(ge)(ge)值就是(shi)這個(ge)(ge)不規則曲線(xian)的(de)(de)(de)輪廓度。

    這里有(you)一個允(yun)許尺寸誤差叫(jiao)做(zuo)：公(gong)差。做(zuo)出來的工件尺寸在(zai)公(gong)差范(fan)圍以內(nei)判(pan)定為合格(ge)的，超出公(gong)差則為NG。

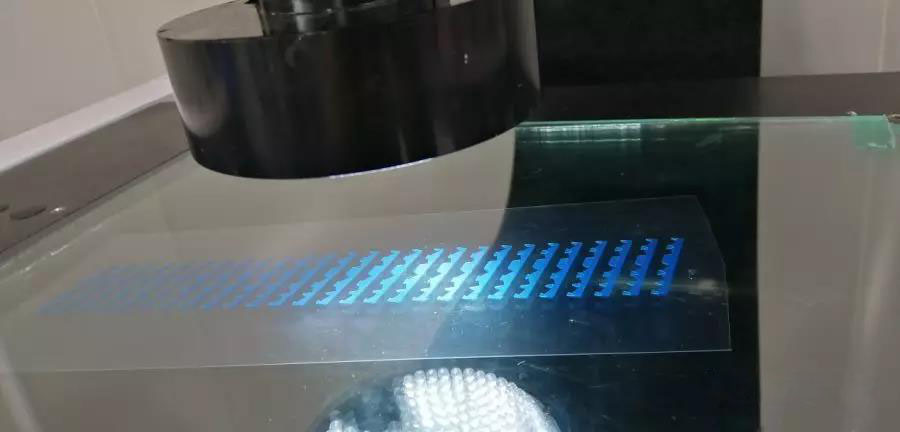

    舉個例(li)子在模切件有(you)個需要(yao)測輪(lun)廓(kuo)度(du)的(de)(de)地方：背膠。背膠的(de)(de)重要(yao)性不(bu)用多說，當背膠的(de)(de)形狀是不(bu)規則(ze)的(de)(de)時(shi)候(hou)就(jiu)需要(yao)測量它們(men)的(de)(de)輪(lun)廓(kuo)度(du)。

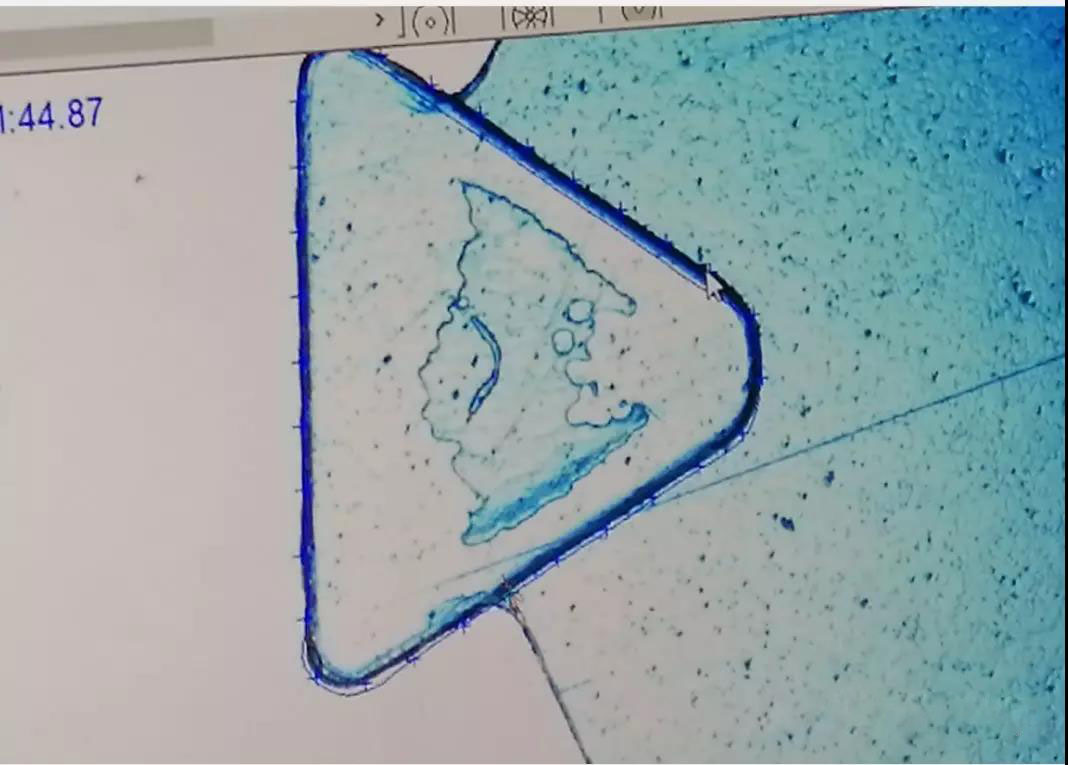

    好(hao)比這個類似三角(jiao)形(xing)的地方。它的形(xing)狀，它相對(dui)整個樣品的位置，它的尺(chi)寸大小(xiao)，是否合格(ge)？這就需(xu)要測(ce)量它的輪廓度(du)。

    那輪(lun)廓度(du)怎么(me)測(ce)？一般情況下(xia)這種平(ping)面(mian)尺(chi)寸的線輪(lun)廓可(ke)以利用自(zi)動影像測(ce)量儀來完(wan)成。

    影像測(ce)量(liang)(liang)(liang)儀輪(lun)廓(kuo)度(du)測(ce)量(liang)(liang)(liang)原理：將(jiang)樣(yang)品對(dui)應的(de)CAD圖(tu)紙按尺寸1:1設定(ding)(ding)，刪除多余(yu)尺寸及(ji)(ji)標注，只留所需輪(lun)廓(kuo)度(du)測(ce)量(liang)(liang)(liang)的(de)地方(fang)及(ji)(ji)樣(yang)品基準(zhun)(zhun)坐標原點(dian)和(he)X軸，另存為影像測(ce)量(liang)(liang)(liang)儀可編輯的(de)對(dui)應格(ge)式（例(li)如.DXF）。通(tong)過影像測(ce)量(liang)(liang)(liang)儀軟件打(da)開，確定(ding)(ding)基準(zhun)(zhun)，以影像測(ce)量(liang)(liang)(liang)儀軟件獨有的(de)方(fang)式輸出(chu)一個(ge)需測(ce)輪(lun)廓(kuo)度(du)樣(yang)品的(de)位置度(du)及(ji)(ji)尺寸數(shu)據(ju)(ju)文檔，接下來測(ce)量(liang)(liang)(liang)實物(wu)，以相同點(dian)和(he)線確定(ding)(ding)基準(zhun)(zhun)，添加需測(ce)輪(lun)廓(kuo)度(du)樣(yang)品的(de)位置度(du)及(ji)(ji)尺寸數(shu)據(ju)(ju)文檔，進行實物(wu)掃(sao)描，掃(sao)描完(wan)成后(hou)直接進行輪(lun)廓(kuo)度(du)評判。導(dao)出(chu)測(ce)試數(shu)據(ju)(ju)。（該測(ce)量(liang)(liang)(liang)過程可另存程序文檔，方(fang)便以后(hou)自動測(ce)量(liang)(liang)(liang)出(chu)結果(guo)。）
