一、產品用途
影像(xiang)測(ce)量(liang)儀適用于以二維坐標為(wei)標準(zhun)的一切尺寸管控，應用領域機械(xie)，模(mo)切，電子，儀表，塑膠等行業。
二、產品簡介

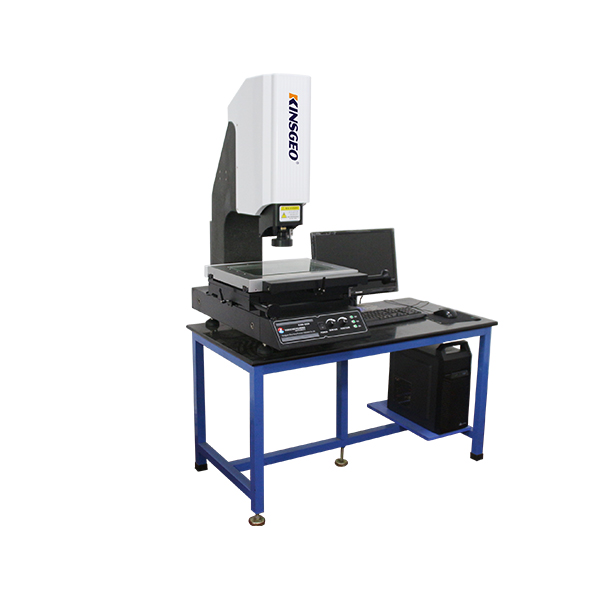

機身(shen)采(cai)用大理(li)石結(jie)構保證設備數據長期穩定精確，配合CAD圖紙各項技術尺寸(cun)需求測(ce)量。測(ce)量元素：點，線，圓(yuan)，弧，曲線等(deng)二維圖形。測(ce)量軟(ruan)件可構造各種點，線，圓(yuan)（弧）互相之間(jian)的相交，垂(chui)直，平(ping)分，夾角(jiao)，鏡像，切線，圓(yuan)等(deng)。位置誤差判定：真圓(yuan)度(du)(du)，平(ping)行度(du)(du)，垂(chui)直度(du)(du)，同心度(du)(du)，輪廓度(du)(du)，對(dui)稱(cheng)度(du)(du)等(deng)一系(xi)列位置公(gong)差。
| 型(xing)號 | VMS2010 | VMS3020 | VMS4030 | VMS5040 |
| 測量行程(X*Y*Z)mm | 200*100*200 | 300*200*200 | 400*300*200 | 500*400*200 |
| 外形(xing)尺寸(L*W*H)mm | 600*580*980 | 780*580*1020 | 980*680*1100 | 1080*780*1200 |
| 工(gong)作(zuo)臺面(X*Y)mm | 350*250 | 450*350 | 560*460 | 660*560 |
| 玻(bo)璃尺寸(X*Y)mm | 245*145 | 340*240 | 440*340 | 540*440 |
| 主機總重(zhong)量kg | 160 | 240 | 360 | 430 |
| 玻璃臺承重 | 20KG | |||
| 線性精度um | X*Y: ≤3+L/200 Z: ≤4+L/200(“L”指(zhi)被測物體(ti)長度，單位mm) | |||
| 重(zhong)復精度mm | 0.003 | |||
| 相機 | 高清晰彩色(se)1/3相機 | |||
| 變焦物鏡 | 0.7-4.5X 手動卡(ka)位連續變倍鏡頭。 | |||
| 放大倍率及物方視(shi)場 | 35-220X (21.5 英寸(cun)彩色顯示器)。視(shi)場：6.0mm-0.95mm | |||
| 工作距離 | 90mm | |||
| 光源 | LED 三環環形表面(mian)光(guang)(guang)+透(tou)射(she)平行光(guang)(guang)，亮度均可手動調節 | |||
| 工作電源 | 220V AC 50HZ 需接可(ke)靠地線(xian) | |||
| 溫濕度 | 溫度(du)：23±3℃ 濕度(du)：50±20% | |||
