激情六月丁香,五月天导航,丁香六月婷婷开心婷婷网,丁香六月在线,五月六月丁香,色丁香六月,丁香网婷婷,亚洲婷婷六月,五月六月丁香中文字幕

前言

    在(zai)建筑(zhu)工程中，防(fang)水(shui)材料主要作用于(yu)構(gou)筑(zhu)物或(huo)(huo)建筑(zhu)物結(jie)(jie)構(gou)的外(wai)層，防(fang)止因(yin)外(wai)界的水(shui)進入到構(gou)筑(zhu)物或(huo)(huo)者建筑(zhu)物結(jie)(jie)構(gou)內(nei)部引起鋼筋腐蝕而造(zao)成的結(jie)(jie)構(gou)破壞，因(yin)此，防(fang)水(shui)材料與構(gou)筑(zhu)物或(huo)(huo)者建筑(zhu)物結(jie)(jie)構(gou)之間的粘結(jie)(jie)是否牢靠顯得尤為關鍵(jian)。粘結(jie)(jie)性能往往通過剝(bo)離(li)(li)強(qiang)度來表征，常見的材料剝(bo)離(li)(li)性能試驗方法(fa)，包(bao)括T剝(bo)離(li)(li)、180°剝(bo)離(li)(li)和90°剝(bo)離(li)(li)。此處重點介紹“180°剝(bo)離(li)(li)”。

    180°剝(bo)(bo)(bo)離主要指測試將撓性(xing)材(cai)(cai)料(liao)與剛性(xing)材(cai)(cai)料(liao)粘合(he)的(de)(de)試樣(yang)在規(gui)定的(de)(de)試驗(yan)(yan)條件(jian)下剝(bo)(bo)(bo)離開(kai)來所需剝(bo)(bo)(bo)離力的(de)(de)試驗(yan)(yan)。被粘材(cai)(cai)料(liao)可以通過(guo)自身粘結(jie)或者膠粘劑的(de)(de)作用制備成粘合(he)試樣(yang)，然后將試樣(yang)以一定的(de)(de)速度從(cong)接口(kou)處剝(bo)(bo)(bo)開(kai)，此時(shi)被粘材(cai)(cai)料(liao)沿著被粘面長度的(de)(de)方(fang)向逐漸剝(bo)(bo)(bo)離，并且撓性(xing)被粘物所施加(jia)的(de)(de)剝(bo)(bo)(bo)離力基本平行于粘合(he)面。GB/T2790—1995《膠粘劑180°剝(bo)(bo)(bo)離強度試驗(yan)(yan)方(fang)法(fa)撓性(xing)材(cai)(cai)料(liao)對(dui)剛性(xing)材(cai)(cai)料(liao)》對(dui)這種(zhong)剝(bo)(bo)(bo)離形式(shi)(shi)的(de)(de)試驗(yan)(yan)方(fang)法(fa)做了(le)詳盡的(de)(de)說明(ming)，180°剝(bo)(bo)(bo)離常見(jian)的(de)(de)試驗(yan)(yan)形式(shi)(shi)見(jian)圖1。

圖1   常見的(de)180°剝離試驗形式

    180°剝(bo)離主(zhu)要(yao)適用于測試防水材料與基層之間的(de)剝(bo)離強度(du)，基層形式的(de)多種多樣也決定(ding)了剝(bo)離試驗(yan)(yan)中基材形式的(de)多樣化，常用的(de)剝(bo)離試驗(yan)(yan)基材有(you)混凝土、砂漿塊、鋁板、彩(cai)鋼板等(deng)。

一、卷(juan)材與(yu)鋁板的剝離強(qiang)度

    卷(juan)材(cai)(cai)(cai)(cai)與(yu)(yu)鋁(lv)板(ban)的(de)(de)剝(bo)離強(qiang)度試(shi)驗(yan)主要針對(dui)本(ben)身具有粘(zhan)(zhan)性(xing)的(de)(de)防(fang)水(shui)(shui)材(cai)(cai)(cai)(cai)料，包(bao)括自粘(zhan)(zhan)防(fang)水(shui)(shui)卷(juan)材(cai)(cai)(cai)(cai)、帶自粘(zhan)(zhan)層的(de)(de)防(fang)水(shui)(shui)卷(juan)材(cai)(cai)(cai)(cai)等。最典(dian)型的(de)(de)是自粘(zhan)(zhan)卷(juan)材(cai)(cai)(cai)(cai)與(yu)(yu)鋁(lv)板(ban)的(de)(de)剝(bo)離強(qiang)度，GB23441—2009《自粘(zhan)(zhan)聚合物(wu)改性(xing)瀝青防(fang)水(shui)(shui)卷(juan)材(cai)(cai)(cai)(cai)》規定了卷(juan)材(cai)(cai)(cai)(cai)與(yu)(yu)鋁(lv)板(ban)剝(bo)離強(qiang)度的(de)(de)試(shi)驗(yan)方法：將卷(juan)材(cai)(cai)(cai)(cai)粘(zhan)(zhan)貼在(zai)已清潔干凈的(de)(de)鋁(lv)板(ban)表面，粘(zhan)(zhan)結面積為(wei)50mm×75mm，接下來的(de)(de)試(shi)驗(yan)方法跟卷(juan)材(cai)(cai)(cai)(cai)與(yu)(yu)卷(juan)材(cai)(cai)(cai)(cai)剝(bo)離強(qiang)度的(de)(de)試(shi)驗(yan)方法類似。自粘(zhan)(zhan)卷(juan)材(cai)(cai)(cai)(cai)與(yu)(yu)鋁(lv)板(ban)的(de)(de)180°剝(bo)離見(jian)圖2。

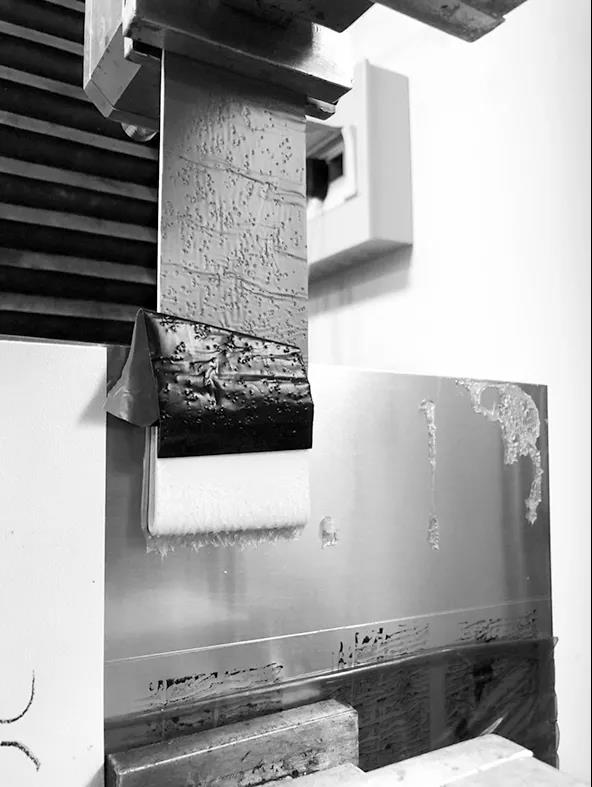

圖2   自粘卷材與(yu)鋁板的(de)180°剝離

二、卷材(cai)與后(hou)澆(jiao)砂(sha)漿(jiang)的剝(bo)離(li)強度

    預鋪/濕鋪防(fang)(fang)水(shui)(shui)卷(juan)材(cai)(cai)是最近幾年(nian)出現的(de)(de)明星(xing)產品，主要借助材(cai)(cai)料本(ben)身的(de)(de)粘(zhan)性或(huo)者涂覆的(de)(de)膠(jiao)粘(zhan)劑與后澆的(de)(de)砂漿或(huo)混(hun)凝(ning)土粘(zhan)結，使基層與防(fang)(fang)水(shui)(shui)卷(juan)材(cai)(cai)合為一體以達(da)到防(fang)(fang)水(shui)(shui)目的(de)(de)。GB/T23457—2017《預鋪防(fang)(fang)水(shui)(shui)卷(juan)材(cai)(cai)》和GB/T35467—2017《濕鋪防(fang)(fang)水(shui)(shui)卷(juan)材(cai)(cai)》規定的(de)(de)卷(juan)材(cai)(cai)與后澆混(hun)凝(ning)土剝離強(qiang)度測試(shi)(shi)方法基本(ben)類似，采用的(de)(de)砂漿配合比為42.5普硅水(shui)(shui)泥∶ISO標準砂∶水(shui)(shui)=1∶2∶0.4，粘(zhan)結面積為70mm×50mm，砂漿澆筑(zhu)后需養護7d，試(shi)(shi)驗(yan)(yan)速度為100mm/min，見圖3。為減少試(shi)(shi)件邊緣部分(fen)的(de)(de)影響，宜先制備大(da)試(shi)(shi)件，試(shi)(shi)驗(yan)(yan)前裁(cai)切到單個試(shi)(shi)件尺寸。

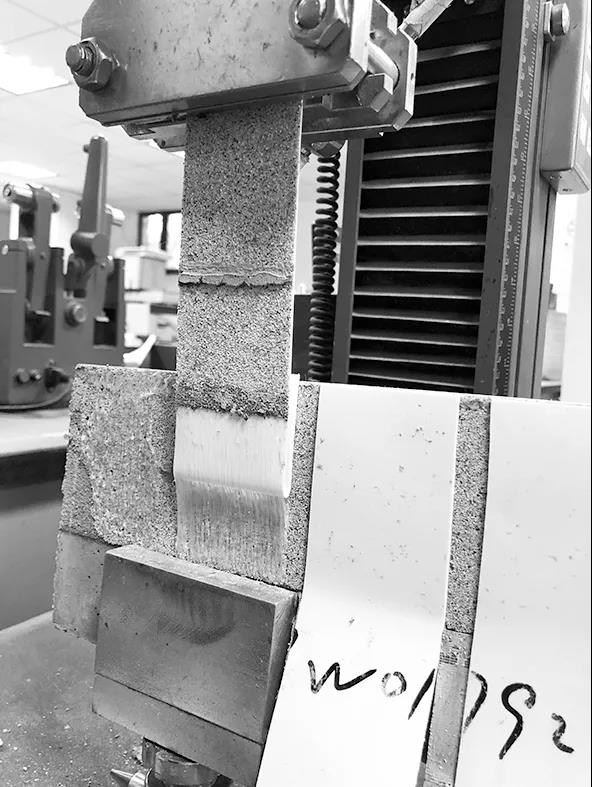

圖3   預鋪卷(juan)材與后澆混凝(ning)土的180°剝(bo)離

三(san)、卷材(cai)與后澆砂漿(jiang)的剝離強度

    防水(shui)膠帶在(zai)建筑防水(shui)材料中(zhong)越(yue)來越(yue)常見(jian)，其(qi)良(liang)好(hao)的(de)適(shi)配性可以適(shi)用(yong)于(yu)各(ge)種基材，在(zai)JC/T942—2004《丁基橡膠防水(shui)密封膠粘帶》中(zhong)就規定了兩(liang)種不同的(de)基材：砂漿板(ban)和彩鋼(gang)板(ban)。試(shi)(shi)件的(de)粘結面積為100mm×25mm，需在(zai)標準試(shi)(shi)驗條件下養護72h后再進行試(shi)(shi)驗，試(shi)(shi)驗速(su)度(du)為50mm/min，見(jian)圖4。

圖(tu)4   丁基膠帶與砂漿(jiang)塊的180°剝離

剝離性能試(shi)驗(yan)中常見的影響因素及操作注意事項

（一）基材的選(xuan)擇及清潔方式

    基材(cai)的(de)(de)選擇對(dui)于(yu)剝(bo)離強度(du)試驗結(jie)果的(de)(de)影(ying)響很大(da)，常見(jian)的(de)(de)基層有鋁板(ban)(ban)(ban)(ban)(ban)、混凝土(tu)板(ban)(ban)(ban)(ban)(ban)、砂漿板(ban)(ban)(ban)(ban)(ban)、彩鋼板(ban)(ban)(ban)(ban)(ban)以及材(cai)料本身(shen)。如自粘卷材(cai)要求(qiu)采(cai)用光滑的(de)(de)鋁板(ban)(ban)(ban)(ban)(ban)作(zuo)為(wei)基材(cai)，若選用市面上常見(jian)的(de)(de)鋁塑(su)板(ban)(ban)(ban)(ban)(ban)替換，則測得的(de)(de)剝(bo)離強度(du)值相(xiang)差(cha)甚遠(yuan)。

    除了選擇正確的基(ji)材外，基(ji)材的清(qing)潔方式也(ye)很重(zhong)要。對于(yu)砂漿類的基(ji)材，一般要求先水洗后(hou)(hou)烘干(gan)，然后(hou)(hou)置(zhi)于(yu)標準試(shi)驗(yan)條件下養護24h；對于(yu)金屬類的基(ji)材，一般要求采用(yong)(yong)(yong)醫(yi)(yi)用(yong)(yong)(yong)紗布或(huo)者(zhe)廚房(fang)用(yong)(yong)(yong)紙蘸取(qu)少量(liang)溶劑擦(ca)拭干(gan)凈(jing)后(hou)(hou)，再(zai)用(yong)(yong)(yong)干(gan)凈(jing)的清(qing)潔材料擦(ca)拭一遍，去除溶劑揮發后(hou)(hou)留(liu)下的殘跡；對于(yu)與(yu)自身粘(zhan)結的材料，也(ye)應采用(yong)(yong)(yong)醫(yi)(yi)用(yong)(yong)(yong)紗布或(huo)者(zhe)廚房(fang)用(yong)(yong)(yong)紙蘸取(qu)少量(liang)不(bu)與(yu)材料發生反應的試(shi)劑（可(ke)采用(yong)(yong)(yong)75%的醫(yi)(yi)用(yong)(yong)(yong)酒(jiu)精）擦(ca)拭干(gan)凈(jing)后(hou)(hou)再(zai)進行試(shi)驗(yan)。

（二）試驗速度(du)對剝(bo)離強度(du)的影響(xiang)

    在(zai)防水(shui)材(cai)料的(de)剝離性能試(shi)驗中，常(chang)見的(de)試(shi)驗速(su)度主要(yao)有50mm/min、100mm/min、300mm/min等，一(yi)般情況下，速(su)度越(yue)快剝離力越(yue)大(da)。因此，在(zai)進行剝離性能試(shi)驗時，一(yi)定要(yao)選擇正確(que)的(de)剝離速(su)度，才能更為準確(que)地反映材(cai)料的(de)真實性能。

（三）取(qu)值(zhi)方式的(de)選(xuan)擇

    常見的剝離強(qiang)度(du)取值方式(shi)主要(yao)有兩種：最大力剝離強(qiang)度(du)和平(ping)均力剝離強(qiang)度(du)。

    最(zui)大力(li)(li)剝(bo)(bo)離強度(du)(du)(du)即材(cai)料(liao)在粘合(he)面積內出現最(zui)大力(li)(li)時的強度(du)(du)(du)，很(hen)多情(qing)況下，由于(yu)材(cai)料(liao)本身具(ju)有張力(li)(li)，剝(bo)(bo)離強度(du)(du)(du)的最(zui)大力(li)(li)值往(wang)往(wang)出現在最(zui)開始(shi)剝(bo)(bo)離的時候(hou)；平(ping)均(jun)力(li)(li)剝(bo)(bo)離強度(du)(du)(du)即在某個位移范圍內取中(zhong)間(jian)1/2區域的平(ping)均(jun)剝(bo)(bo)離力(li)(li)或(huo)峰(feng)面積力(li)(li)的平(ping)均(jun)值除以試件(jian)寬度(du)(du)(du)。

    最大(da)(da)力(li)(li)剝(bo)離(li)(li)強(qiang)(qiang)度(du)(du)(du)(du)和平均力(li)(li)剝(bo)離(li)(li)強(qiang)(qiang)度(du)(du)(du)(du)往往具有(you)很大(da)(da)的(de)(de)(de)區別，需(xu)要注意的(de)(de)(de)是(shi)在濕(shi)鋪防(fang)水材料(liao)產(chan)品標準中(zhong)，卷(juan)材與(yu)卷(juan)材的(de)(de)(de)剝(bo)離(li)(li)強(qiang)(qiang)度(du)(du)(du)(du)取最大(da)(da)力(li)(li)剝(bo)離(li)(li)強(qiang)(qiang)度(du)(du)(du)(du)，而預鋪防(fang)水卷(juan)材是(shi)取平均力(li)(li)剝(bo)離(li)(li)強(qiang)(qiang)度(du)(du)(du)(du)。對于PVC和TPO防(fang)水卷(juan)材等P類產(chan)品，其接縫剝(bo)離(li)(li)強(qiang)(qiang)度(du)(du)(du)(du)要取后段的(de)(de)(de)平均力(li)(li)剝(bo)離(li)(li)強(qiang)(qiang)度(du)(du)(du)(du)，主要考(kao)慮(lv)點(dian)在于剛(gang)開始拉伸時測(ce)試的(de)(de)(de)是(shi)高分(fen)子(zi)材料(liao)之間的(de)(de)(de)剝(bo)離(li)(li)力(li)(li)，而高分(fen)子(zi)材料(liao)與(yu)增強(qiang)(qiang)材料(liao)之間的(de)(de)(de)剝(bo)離(li)(li)力(li)(li)才是(shi)主要考(kao)察對象。
