激情六月丁香,五月天导航,丁香六月婷婷开心婷婷网,丁香六月在线,五月六月丁香,色丁香六月,丁香网婷婷,亚洲婷婷六月,五月六月丁香中文字幕

   所謂壓(ya)敏(min)(min)膠(jiao)又稱感(gan)壓(ya)膠(jiao)，是指(zhi)不需要溶(rong)劑、熱、光等作(zuo)用，僅(jin)以(yi)外力(li)輕壓(ya)，即可黏附于被著物之(zhi)接著劑，且欲剝(bo)離時，在黏著表面沒(mei)有被污染的(de)情況下(xia)，很容(rong)易剝(bo)除。壓(ya)敏(min)(min)膠(jiao)很少單(dan)獨直接使用，通常加工成(cheng)膠(jiao)帶、標簽等產品，因此(ci)使用壓(ya)敏(min)(min)膠(jiao)有幾(ji)項(xiang)必須(xu)考量的(de)重點(dian)：

    （1)瞬間接著力佳，以確保(bao)黏(nian)著性；

    （2)剝離性好，防止殘膠；

    （3)使用方(fang)便，利于操作。

    市面上常見的抗紫外(wai)線膠帶，即(ji)是于(yu)壓(ya)敏膠(jiao)中添加紫(zi)(zi)(zi)外線(xian)吸(xi)收(shou)劑來(lai)吸(xi)收(shou)紫(zi)(zi)(zi)外線(xian)，保護膠(jiao)材及基材的(de)(de)耐(nai)候特性，延(yan)長使用(yong)壽命；另一種(zhong)常見的(de)(de)則是運用(yong)于(yu)光學領域的(de)(de)紫(zi)(zi)(zi)外線(xian)阻隔膠(jiao)帶(dai)，也(ye)是于(yu)壓(ya)敏膠(jiao)中添加紫(zi)(zi)(zi)外線(xian)吸(xi)收(shou)劑來(lai)阻隔紫(zi)(zi)(zi)外線(xian)，此類型一般會要(yao)求(qiu)阻隔特定波段(duan)，保護后方的(de)(de)光學元件避免受紫(zi)(zi)(zi)外線(xian)傷害，且常會要(yao)求(qiu)承受耐(nai)熱(re)等制(zhi)程上的(de)(de)沖擊。壓(ya)敏膠(jiao)的(de)(de)測試(shi)項目包含(han)：

    （1)初黏力;

    （2)剝離力(li);

    （3)持黏力;

    （4)感(gan)壓(ya)接著劑耐熱(re)溫度.

常溫型膠帶保持力試驗機10組

環形初粘測試儀

壓敏膠粘帶剪切破壞溫度試驗儀

電腦式剝離力離型力試驗機

    初黏力又叫潤濕力(li)，是膠(jiao)(jiao)黏劑與被黏物輕輕的(de)快速(su)接觸時，膠(jiao)(jiao)黏劑對被著(zhu)物表(biao)面的(de)黏合能力(li)(li)(li)；剝離力(li)(li)(li)是每單位(wei)寬度(du)破壞壓(ya)(ya)敏膠(jiao)(jiao)和基材之間(jian)鍵結所(suo)需(xu)的(de)力(li)(li)(li)；持黏力(li)(li)(li)是沿(yan)黏貼(tie)在被黏物上的(de)壓(ya)(ya)敏膠(jiao)(jiao)帶長度(du)方向，垂直懸(xuan)掛一規定重量的(de)砝碼時，膠(jiao)(jiao)帶抵抗位(wei)移的(de)能力(li)(li)(li)。上述各(ge)項皆有許多國際標準(zhun)檢(jian)驗規范(fan)，具體見(jian)表(biao)1.在光學(xue)保護膜領域(yu)中，最重要的(de)感壓(ya)(ya)膠(jiao)(jiao)特性為剝離力(li)(li)(li)，因此本文將只探討對剝離力(li)(li)(li)的(de)影響。

一、實驗部分

1.1材料

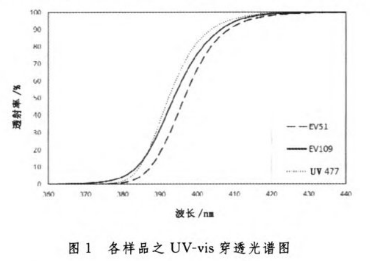

    壓敏(min)膠(jiao)選(xuan)用體系為固(gu)化(hua)溶(rong)劑(ji)型丙烯酸系,并將此作為空白(bai)組（即(ji)Blank).選(xuan)擇(ze)常添加于(yu)壓敏(min)膠(jiao)的(de)(de)(de)紫外光吸收劑(ji)：Benzophenone結構的(de)(de)(de)粉態產品EV51、Benzotriazole結構的(de)(de)(de)液(ye)態產品EV109、Triazine結構的(de)(de)(de)液(ye)態產品UV477,以上材(cai)料皆為工業級。上述材(cai)料之UV-vis穿透光譜見圖1,其溶(rong)劑(ji)為Tet-rahydrofuran(THF),濃度為100mg/L,量測(ce)路徑為1cm.比較各添加2.5phr于(yu)壓敏(min)膠(jiao)中(zhong)對剝離力的(de)(de)(de)影(ying)響。

1.2試片制作方法

    各(ge)組依比例(li)稱取樣品，均勻(yun)攪(jiao)拌、消(xiao)除(chu)氣泡后，使用(yong)金屬涂(tu)(tu)(tu)布棒與(yu)自動(dong)涂(tu)(tu)(tu)布機臺(tai),將壓(ya)敏(min)(min)(min)膠(jiao)平均地涂(tu)(tu)(tu)布于(yu)透明離型(xing)膜上，烘烤后制得25m干(gan)燥(zao)膠(jiao)層，再(zai)以滾輪(lun)護貝機將壓(ya)敏(min)(min)(min)膠(jiao)面(mian)(mian)與(yu)光學級(ji)PET進(jin)行貼(tie)合，并(bing)裁(cai)剪成25X130mm的尺寸，得到PET/壓(ya)敏(min)(min)(min)膠(jiao)／離型(xing)膜的三(san)層結構，待熟(shu)成完畢(bi)后將離型(xing)膜剝除(chu)，以電動(dong)碾(nian)壓(ya)滾輪(lun)來回共碾(nian)壓(ya)2次(ci)，將壓(ya)敏(min)(min)(min)膠(jiao)面(mian)(mian)與(yu)玻璃貼(tie)合，最(zui)終得到PET/壓(ya)敏(min)(min)(min)膠(jiao)／玻璃的三(san)層結構，并(bing)再(zai)次(ci)進(jin)行熟(shu)成，試(shi)片即(ji)制作(zuo)完畢(bi)。

真空吸附涂布機臺

1.3檢(jian)測項目與方法

    依據(ju)(ju)ASTM-D1876檢驗(yan)規范進行剝(bo)離(li)力(li)(li)(li)試(shi)驗(yan)，并(bing)利用電(dian)腦式(shi)剝(bo)離(li)力(li)(li)(li)試(shi)驗(yan)儀器判讀(du)數據(ju)(ju)，每(mei)組(zu)樣品測試(shi)3個試(shi)片，量(liang)(liang)測剝(bo)離(li)力(li)(li)(li)的區(qu)間平(ping)均(jun)值，數值越大代表越不(bu)易(yi)剝(bo)離(li)；最佳情況為添加(jia)紫(zi)外線(xian)吸收劑(ji)并(bing)不(bu)會影響壓(ya)敏膠的本(ben)質。此外，再(zai)比(bi)較(jiao)樣品經紫(zi)外線(xian)加(jia)速(su)老(lao)化試(shi)驗(yan)機(ji)測試(shi)過后，剝(bo)離(li)力(li)(li)(li)的差(cha)異。其中(zhong)紫(zi)外線(xian)加(jia)速(su)老(lao)化試(shi)驗(yan)機(ji)的測試(shi)條件為UV光波長340nm光源(yuan)、曝照能量(liang)(liang)為0.89W/㎡、恒溫60℃、以(yi)玻璃面為照射面、分別照射72h與168h.

UV紫外線加速老化試驗機

二、結果與討論

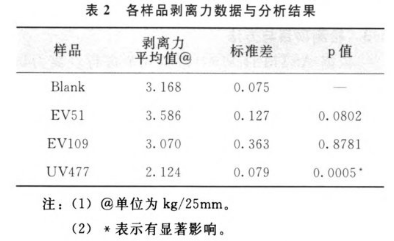

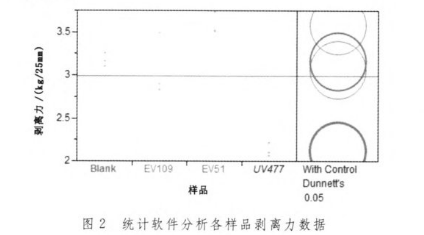

    觀察圖1發現(xian)在(zai)相(xiang)同濃度(du)下，不(bu)論是(shi)可(ke)(ke)見光或(huo)是(shi)紫外線，EV51具(ju)有最強的(de)(de)阻(zu)(zu)隔能力(li)(li)；UV477位于380nm的(de)(de)穿透(tou)度(du)與(yu)(yu)EV51相(xiang)當；而EV109在(zai)380nm的(de)(de)阻(zu)(zu)隔能力(li)(li)則是(shi)略低于上(shang)述兩者。對(dui)剝離力(li)(li)的(de)(de)影(ying)響，使(shi)用統計多重群組比較（Dunnett'sMethod)進行數據(ju)分(fen)析，數據(ju)與(yu)(yu)結果列于圖2與(yu)(yu)表2.可(ke)(ke)發現(xian)與(yu)(yu)Blank相(xiang)比，添加EV51或(huo)是(shi)EV109對(dui)剝離力(li)(li)沒有顯(xian)著影(ying)響；而UV477的(de)(de)P值小于0.05,代表有顯(xian)著影(ying)響，換句話說UV477存在(zai)于系(xi)統時，對(dui)剝離力(li)(li)會造(zao)成明顯(xian)的(de)(de)改變。

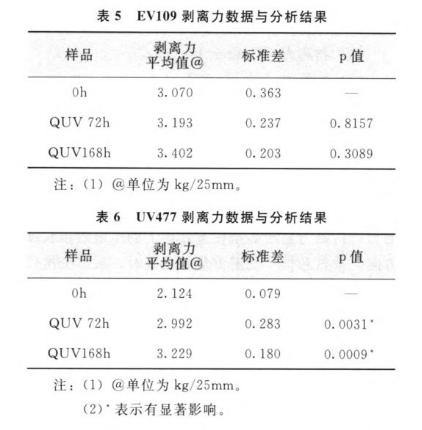

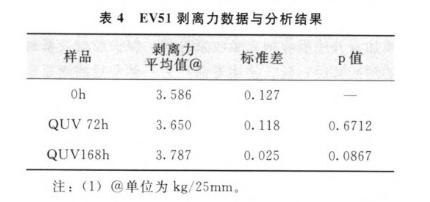

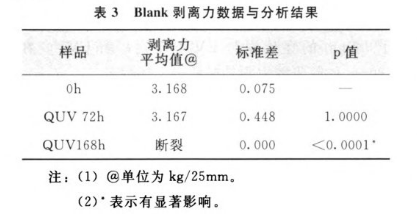

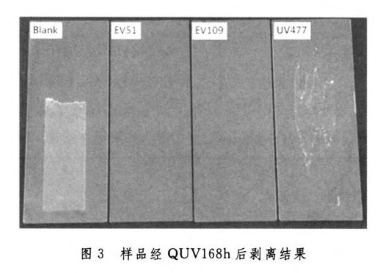

    觀(guan)察(cha)各樣品經(jing)過72h及168h的(de)UV后(hou)，確認其與0h相(xiang)比(bi)剝離力(li)是(shi)(shi)(shi)否改(gai)變(bian)，數據分(fen)別列于表(biao)3~6,并同樣利用多重(zhong)群組比(bi)較（Dunnett'sMethod)進(jin)行分(fen)析(xi)。Blank經(jing)過加速老化(hua)（UV)72h,剝離力(li)沒(mei)有顯(xian)(xian)著(zhu)改(gai)變(bian)，于168h后(hou)試片直接斷裂無(wu)(wu)法上(shang)夾具(ju)，故(gu)無(wu)(wu)法量測出數值，推測是(shi)(shi)(shi)因為壓敏膠中沒(mei)有紫(zi)外線(xian)吸收劑(ji)存(cun)在，無(wu)(wu)法保(bao)護后(hou)方(fang)的(de)PET,導致PET裂化(hua)所致。而EV51、EV109與UV477,隨著(zhu)QUV時間增長，剝離力(li)皆隨之提升(sheng)，但是(shi)(shi)(shi)EV51及EV109在QUV后(hou)，與0h相(xiang)比(bi)并無(wu)(wu)顯(xian)(xian)著(zhu)差異；然(ran)而，UV477雖然(ran)在光(guang)學上(shang)的(de)行為表(biao)現優異，但不論是(shi)(shi)(shi)經(jing)過紫(zi)外線(xian)照射72h或是(shi)(shi)(shi)168h時，依統(tong)計(ji)軟件(jian)分(fen)析(xi)顯(xian)(xian)示皆有顯(xian)(xian)著(zhu)變(bian)化(hua)，且(qie)UV477經(jing)過QUV后(hou)會衍生殘(can)膠的(de)問題，如圖3所示。

三、結論

    本研究使用(yong)不(bu)同的(de)(de)紫外(wai)線吸收(shou)劑，各(ge)添加(jia)(jia)2.5phr于(yu)壓(ya)敏膠中，藉由統(tong)計(ji)軟件(jian)分析(xi)剝(bo)離力(li)數(shu)據，并依ASTM-D1876檢驗(yan)(yan)規范進行試(shi)驗(yan)(yan)。發現(xian)添加(jia)(jia)永(yong)光化學(xue)的(de)(de)EV51或(huo)EV109于(yu)系(xi)統(tong)時(shi)，剝(bo)離力(li)沒(mei)有(you)明顯的(de)(de)改變。在紫外(wai)線加(jia)(jia)速老化試(shi)驗(yan)(yan)中，發現(xian)空白(bai)組無(wu)法承受168h的(de)(de)紫外(wai)線照射；添加(jia)(jia)EV51或(huo)EV109與0h相(xiang)比不(bu)影響剝(bo)離力(li)的(de)(de)表現(xian)；而UV477之剝(bo)離力(li)有(you)顯著提升，且有(you)殘膠的(de)(de)問題存在。
